- RESISTANCES - code des couleurs et valeurs normalisées- RESISTANCES - code des couleurs et valeurs normalisées

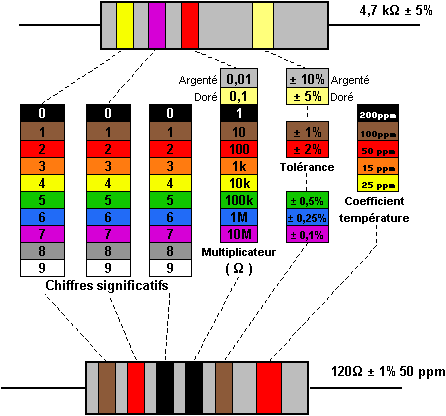

La valeur d'une résistance se lit de gauche à droite, si on met à droite l'anneau le plus large, celui de la tolérance

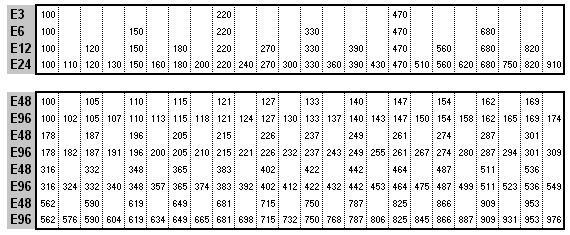

Valeurs et couleurs normalisées
Les valeurs sont normalisées selon des séries. Le nombre de valeur par décade est évidemment fonction de la tolérance de fabrication. Si la tolérance est de +/- 5%, il y a 48 valeurs possibles par décade, la série est appelée "E48".
| Tolérance |
+/- 50 % |
+/- 20 % |
+/- 10 % |
+/- 5 % |
+/- 2 % |
+/- 1 % |
| Série |
E3 |
E6 |
E12 |
E24 |
E48 |
E96 |
Valeurs et couleurs normalisées à 5% La série la plus commune est celle à 5% la E24, mais il n'est pas rare de ne trouver que les valeurs de la série E12 car les détaillants limitent les stocks.
