- CABLES- CABLES
Matériaux conducteursLa résistance d'un matériau conducteur s'exprime par R = rho x longueur / section

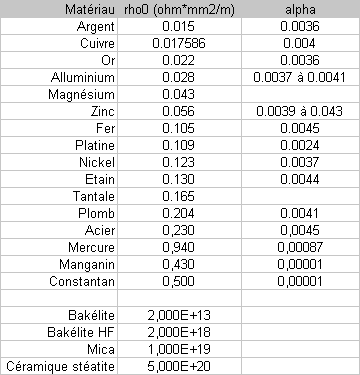

La résistivité rho, augmente en général avec la température rho = rho0 (1 + alpha x (temp - temp0) )

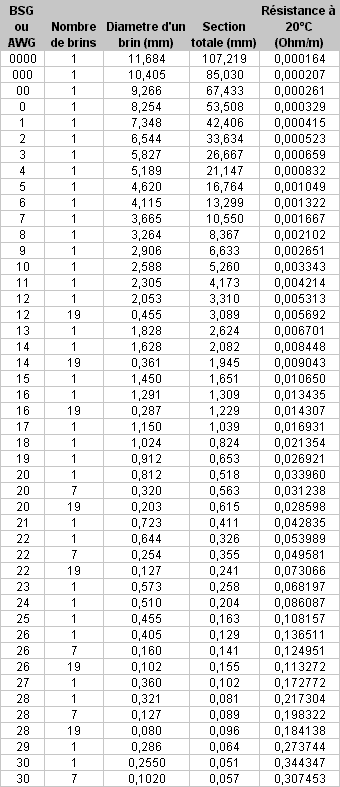

Jauges et sectionsLa section des cables électriques est historiquement codée selon un standard Américain, l'AWG (American Wire Gauge), c'est un nombre entier ; la formule magique qui lie l'AWG à la section en mm pour un cable monobrin est
Section = 53.508 x exp(-0,23187 x gauge)
Densité de courantEn cablage domestique, il faut prendre un maximum de 5 A/mm2
Pour le cablage des transformateurs, on peut monter jusqu'à 6 A/mm2
Fil émaillé pour
inductances et transformateursClasses d'isolement en fonction de la température :
Température (°C) |
90 |
105 |
120 |
130 |
155 |
180 |
>180 |
Classe |
Y |
A |
E |
B |
F |
H |
C |
