ALIMENTATION DIRECTE SECTEUR

C’est une solution très simple à condition qu’on puisse s’accommoder d’un montage relié au secteur.

ATTENTION RISQUE DE MORT

Le dimensionnement d’une alimentation directe secteur est assez rapide sachant qu’il est presque indépendant de la tension de sortie (tant qu’elle reste faible devant la tension secteur), et ne dépend que du courant consommé.

C’est la capacité C1 qui va réaliser la chute de tension, elle ne peut pas prendre toutes les valeurs possibles, mais seulement des valeurs de la série E6 car elle doit impérativement avoir une tension d’isolement de 400V. Ce genre de tension est difficile à trouver en série E12.

La résistance R1 est là pour limiter le rush courant à la connexion. Inférieure à 470 W, elle dissipe moins de 200mW.

La première diode est un Zener 1 Watt qui va fixer la tension de sortie. Sa valeur est donc Vs+0.7V ; 13V pour 12, 5.6V pour 5, 8.2V pour garantir 7.5V en entrée d’un régulateur 5V.

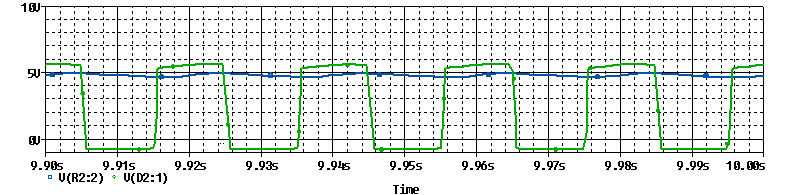

exemple d’un dimensionnement à 5V/10mA avec une 330nF et un filtrage à 470µF
