Linéarisation - "dimmer curve"

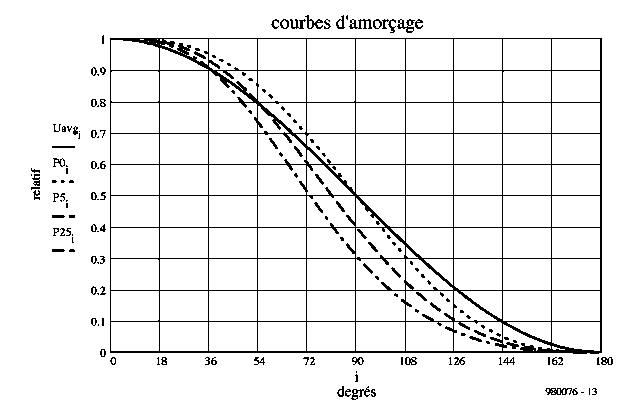

La linéarisation consiste à appliquer une fonction entre la consigne et la phase de découpage afin de retrouver une variation linéaire de la puissance efficace, ou de la luminance perçue, ou tout autre paramètre.

L'utilisation de courbes de correction est très rare dans les variateurs domestiques, elle est courante dans les gradateurs professionnels, par exemple dans les modules de puissances DMX512.

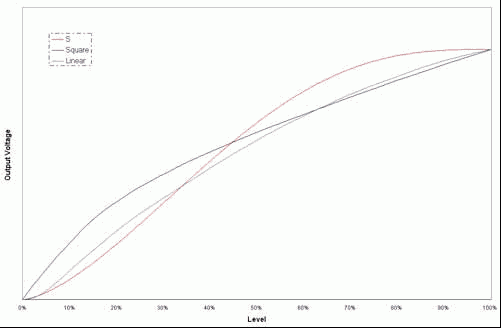

On peut trouver les courbes suivantes, mais elles ne sont jamais détaillées ni expliquées :

  • Linéaire : la phase d'amorçage est proportionnelle à la consigne.

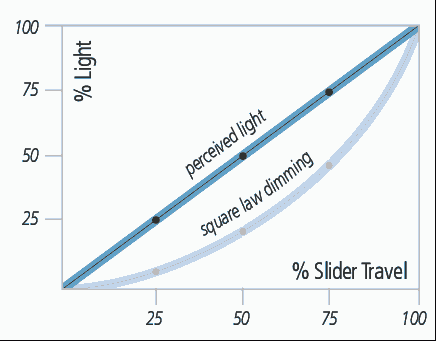

  • Carré (Square law) : la luminance perçue varie linéairement avec la consigne. Television often uses a "Square" law, providing finer control in top part of the curve, essential to allow accurate trimming of the colour temperature of TV lighting.

  • S : une version modifiée du Carré, donnant plus de contrôle au milieu de la gamme ; sur certains manuels on peut penser que cette courbe en S est simplement une correction pour avoir une puissance efficace linéaire

  • Puissance efficace : la puissance de sortie varie linéairement avec la consigne (en supposant une charge résistive constante, ce qui n'est jamais le cas)

  • Exponentiel : ?

  • Relais : commutateur tout ou rien avec un seuil à 25% ou 50%, et un effet trigger de schmitt (on à 50%, off à 33% par exemple).
