Interface ligne téléphonique

1 Niveaux

Le standard de référence est le TS 103 021 European Telecommunications Standards Institute (ETSI) : Access and Terminals (AT); Harmonized basic attachment requirements for Terminals for connection to analogue interfaces of the Telephone Networks; Update of the technical contents of TBR 021, EN 301 437, TBR 015, TBR 017

Ligne

tension à vide

48 Vdc –2 +6

courant de fuite

<Vdc/1 MΩ

Impédance

>4 kΩ @25 et 50 Hz, et 30Vrms, pas d'autre exigence

Résistance de fuite à la terre

>10 MΩ sous 100V

Résistance de source (repos)

150 kΩ, 36 kΩ, 24 kΩ, 8 kΩ

Résistance de source (décroché)

2800 Ω max, (2300 Ω), 400 Ω min



Terminal

Nombre max de terminaux / ligne

4

courant de fuite

<Vdc/4 MΩ

Impédance

>16 kΩ @25 et 50 Hz, >30Vrms
>40 kΩ @200-4000 Hz, <3 Vrms
>5 kΩ @12-16 kHz, <3 Vrms

Résistance de fuite à la terre

>40 MΩ sous 100V

Impédance de fuite à la terre

Non spécifiée

Delta impédance de fuite à la terre

< 1.5Ω + Zterre/200 entre 50 Hz et 3800 Hz



Sonnerie

Fréquence

50 Hz

Tension

80 Vrms +/- 10
30Vrms comme minimum

Motif normal

1.5s on, 3.5s off

Motif ROC

2s on, 1s off



Tonalités

F0

440 Hz +/-2

F1

330 Hz +/-2

Motif des tonalités

Invitation à numéroter

F0 continue

Acheminement

F0 haché 0.05s on, 0.05s off

Occupation

F0 haché 0.5s on, 0.5s off

Retour d'appel

F0 haché 1.5s on, 3.5 s off

Oubli

F0+F1 continues

ADM : Avis Différé de dépôt d’un Message

F0 continue+F1 haché

AIA : Indication d'Appel en instance

F0 haché 0.3s on, 10s off

ROC : Rappel auto sur occupation

F0 continue + multifréquence



Numérotation bi-fréquence (DTMF) Confere ITU-T Q0023E et Q0024E

Valeur des fréquences

Groupe bas : 697, 770, 852, 941 Hz
Groupe haut : 1209, 1336, 1477, 1633 Hz

Tolérance ± 1.8 %
Niveaux [0 dBm : -27 dBm]
Ecart de niveau entre les 2 groupes [+4 dBm : -8 dBm] ou ± 10 dBm
Durée d'un digit

40ms minimum

Durée de la pause interdigit 40ms minimum

2 Etat de boucle

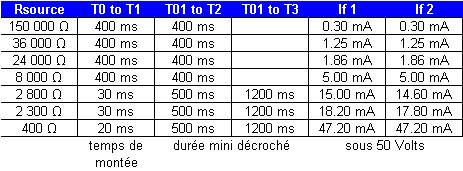

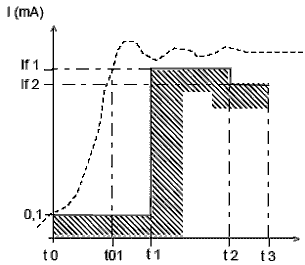

2.1 Transition repos à décroché

La résistance de source peut varier entre 400 Ω et 2800 Ω en état de boucle établie. La norme spécifie aussi des résistances de boucle de 8 kΩ à 150 kΩ en état de repos.

2.2 Caractéristique d'un terminal décroché I=f(V)

Un terminal présente une caractéristique proche de celle d'une résistance pure.

La résistance de source peut varier entre 400 Ω et 2800 Ω, avec une valeur moyenne de 850 Ω.

La tension de la ligne, en état de boucle établie, n'est pas spécifiée, mais elle est toujours inférieure à 33 Volts et n'a pas de valeur minimale.


3 Niveaux

Le niveau 0dBm, correspond à 1mW sur 600 Ω, soit 775 mVeff, ou encore 2200 mV càc.

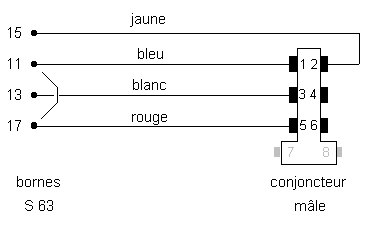

4 Connecteurs

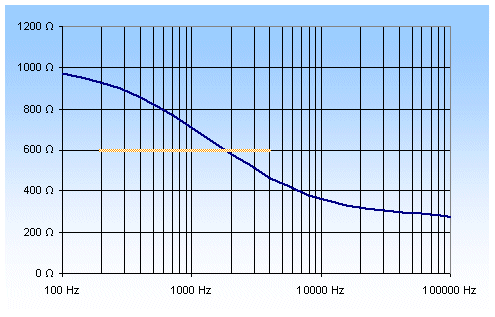

5      Impédance

Traditionnellement, l'impédance caractéristique est 600 Ω.

Selon TS 103 021, l'impédance de référence est la suivante :

6 Ligne téléphonique

Selon Radio Plan N°491, article de P. Gueulle :

Schéma équivalent pour 1 km de ligne 6/10 mm

Type de cable

Résistance au km

Affaiblissement au km

Souterrain (10°C)

Aérien (45°C)

@800 Hz

@48 kHz

4/10 mm

275 Ω

316 Ω

1.61 dB

9.1 dB

6/10 mm

122 Ω

140 Ω

1.04 dB

5.1 dB

8/10 mm

69 Ω

79 Ω

0.81 dB

3.4 dB

Capacité : 30 à 60nF au km selon le câble

Selon TS 103 021 :

Schéma équivalent de 100m de ligne

Avec 8000 m, la résistance série peut monter à 1200 Ω aller+retour.

7 Postes

Le poste S63 (les schémas reproduits ici sont issus du site de Marc.Zirnheld ) est un des meilleurs du monde.
